绝缘强度的基础考核：工频耐压试验装置厂家推荐与技术探讨

在电气设备的绝缘性能测试体系中，工频交流耐压试验占据着基础而关键的地位。它通过向绝缘体施加远高于其额定工作电压的工频交流电压，并持续规定时间，来检验绝缘介质是否具备足够的电气强度，能否承受可能出现的内部过电压。这项试验对于剔除绝缘缺陷、防止设备在投入运行后发生击穿故障具有重要意义。武汉特高压电力科技有限公司（以下简称“武汉特高压"）针对这一广泛且基础的需求，提供了系列化的工频耐压试验装置，其设计紧密围绕标准符合性、操作安全性与数据可靠性展开。

一、 系统基本原理与典型构成

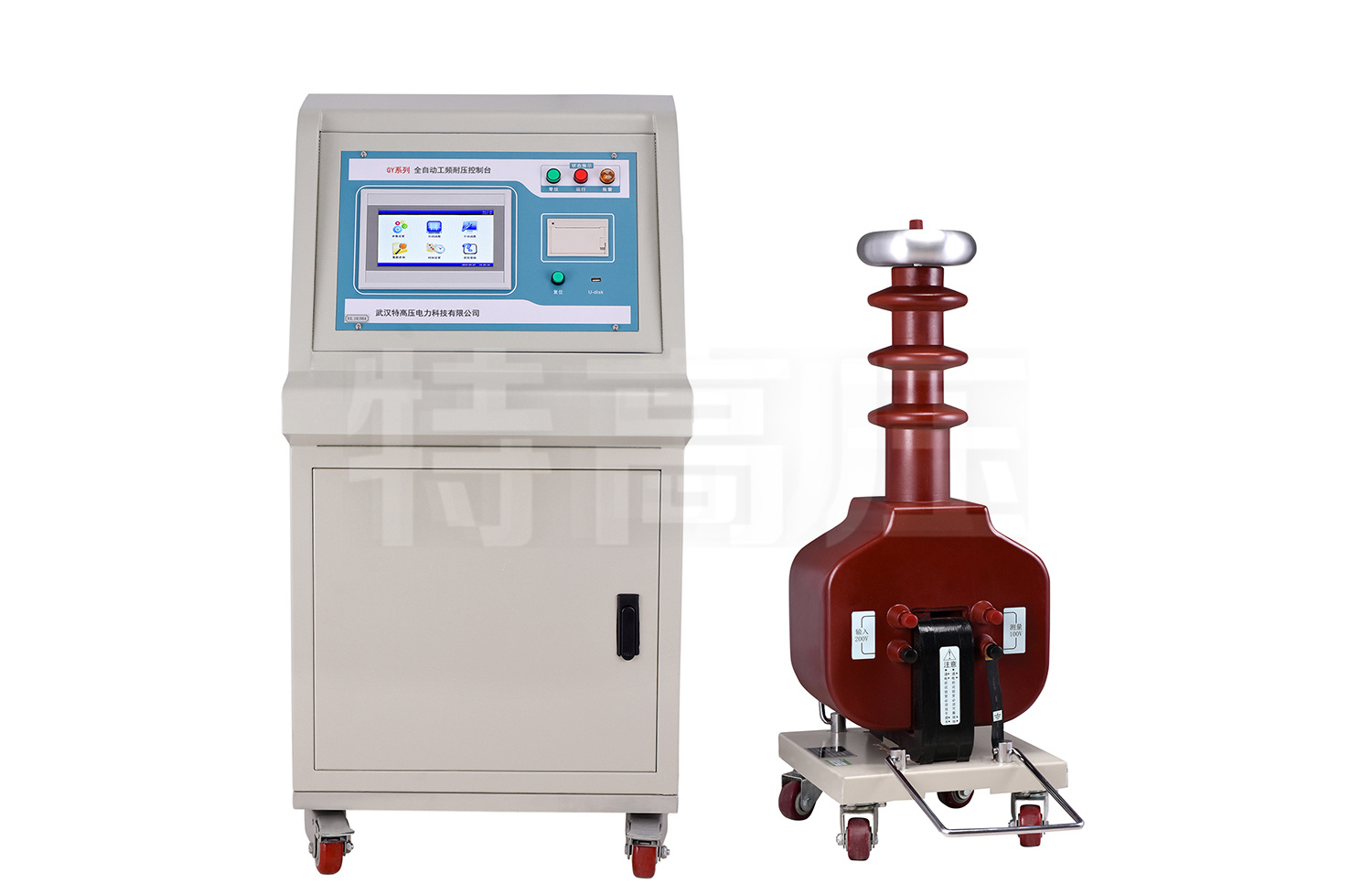

一套完整的工频耐压试验装置通常由以下几个核心部分组成，武汉特高压的产品也遵循这一通用架构，并在各环节进行了针对性设计：

1. 调压器：作为系统的输入端，用于平滑调节施加到试验变压器初级的电压。通常采用接触式自耦调压器或感应式调压器，要求调压平稳、无跳动，波形畸变小，以保证输出高压的质量。

2. 试验变压器：这是装置的核心升压部件。武汉特高压提供多种电压等级和容量的油浸式或干式试验变压器。其设计注重在额定电压和容量下的长期温升控制、绝缘结构合理性以及短路阻抗的优化，以确保在容性负载（如长电缆、大型电机）下仍能保持足够的输出电压。

3. 测量与控制系统：

• 高压测量：通常采用高压电容分压器或阻容分压器，将高压信号按比例转换为低压信号，供测量仪表读取。分压器的精度和稳定性直接关系到试验电压值的准确性。

• 低压测量：在试验变压器低压侧或测量绕组侧，通过电压互感器和电流互感器监测输入电压和电流，作为辅助监控和保护依据。

• 控制单元：集成操作面板或独立的控制箱，包含调压控制、计时器、过流保护设定、声光报警及状态指示等功能。

4. 保护装置：是保障试验安全的核心，包括：

• 过电流保护：当试品击穿或泄漏电流超过设定阈值时，迅速切断高压输出。

• 过电压保护：防止因误操作或系统故障导致输出电压超过设定限值。

• 零位保护：确保调压器从零位开始升压，防止突然施加高压。

• 接地保护与安全联锁：确保设备可靠接地，并与防护门、紧急停止按钮等形成安全联锁。

二、 关键性能与技术特点

1. 输出电压与容量系列化：装置形成从数kV到数百kV，容量从数kVA到数百kVA的系列化产品，能够覆盖从低压电器到高压电力设备的不同试验电压和容量需求。容量选择充分考虑了对容性试品充电时的电流需求，避免输出电压跌落。

2. 波形质量与电压稳定性：试验变压器的设计注重减小漏感和杂散电容，配合优质的调压器，使输出的工频高压正弦波形失真度控制在较低水平，符合标准对试验电源波形的要求。在规定的负载范围内，输出电压稳定性较好。

3. 过流保护灵敏度与速动性：保护系统采用快速响应的电子线路或数字电路，过流动作值和动作时间可调。对于试品击穿这种突发性故障，保护系统能在毫秒级内动作，有效限制故障电流，保护试品缺陷不扩大化，并保护装置自身。

4. 智能控制与数据记录：部分新型号或升级配置引入了数字化控制。用户可通过触摸屏设定试验电压、耐压时间、过流保护值等参数。升压过程可手动控制，也可选择自动匀速升压。试验开始、结束、击穿等事件伴有明确提示。试验电压值、泄漏电流值、计时时间等关键数据可实时显示并内部存储，部分支持导出，便于追溯。

5. 安全防护设计：高压部分通常有绝缘支架支撑，安全距离明确。控制部分与高压部分有隔离措施。设备外壳有接地端子，并建议用户配置专用的接地棒。清晰的警示标识和安全操作指引是产品交付的组成部分。

三、 应用场景与选型要点

武汉特高压的工频耐压试验装置应用场景极为广泛：

• 高压电器制造厂：断路器、隔离开关、互感器、避雷器、绝缘子等产品的出厂及型式试验。

• 电机生产与维修企业：发电机、电动机绕组对地及绕组间绝缘的耐压考核。

• 电力电缆厂及相关检测机构：电缆成品及附件的交流耐压试验。

• 电力系统运行单位：变压器、GIS等设备检修后的交接耐压试验或定期预防性试验（需注意与现有运行标准的衔接）。

• 科研院所与质检机构：绝缘材料、电工产品的电气强度研究与认证检测。

用户在选型时，应重点关注：

• 试验电压：需高于被试品的标准规定的试验电压。

• 装置容量：根据被试品的最大电容（估算充电电流）和最大泄漏电流（估算有功电流）来确定，留有适当裕量。

• 测量精度：高压测量系统的精度等级需满足相关试验标准的要求。

• 使用环境：考虑是固定实验室使用还是需要移动，选择干式或油浸式变压器，以及相应的防护等级。

四、 操作规范与技术支持

工频耐压试验属于高压危险作业，规范操作至关重要。武汉特高压在产品交付时，会提供详细的操作手册和安全规程培训，内容通常包括：

• 正确的接线方法（特别是接地线的连接）。

• 操作步骤（检查、空升、接线、升压、计时、降压）。

• 异常情况（如击穿、闪络）的判断与处理。

• 装置的日常维护与定期检查项目。

在技术支持方面，公司提供从售前技术咨询（协助选型）、售中安装调试与培训，到售后维修响应及备件供应的服务体系。对于需要计量校准的高压分压器等关键测量部件，会提供校准建议或服务渠道信息，确保测量结果的溯源性。

结语

工频耐压试验装置作为电气绝缘试验的基础装备，其可靠性、安全性和标准符合性是用户考量的核心。它不仅是产品质量的“守门员"，也是保障电力系统安全运行的一道重要防线。武汉特高压电力科技有限公司通过其系列化、规范化的产品与技术服务，为用户执行这一基础而关键的试验项目提供了具备实用价值的工具选项。对于采购单位而言，结合自身的试验对象、标准要求和预算，仔细评估装置的参数匹配度、安全保护完备性以及供应商的长期服务能力，是做出合适选择的关键步骤。在强调安全生产与质量优先的当下，一台性能稳定、操作安全的耐压装置，是实验室与试验现场值得信赖的基础设施。
