变压器综合测试台并非简单地将多台仪器拼装在一起，而是通过系统性的硬件集成与软件控制，重构了变压器测试的工作流，其核心价值在于“集成"、“自动"与“高效"。
一、 核心集成测试功能解析
一套典型的变压器综合测试台通常集成以下关键试验模块，这些模块均基于成熟的单功能测试仪原理，但共享统一的电源、控制和数据系统。
绕组直流电阻测试：
目的：检查绕组导体的焊接质量、分接开关接触状况以及匝间、层间是否有短路。是发现导电回路缺陷的基础项目。
集成实现：内置高精度直流恒流源与微欧计，通过自动切换矩阵快速测量各相绕组及各分接位置的电阻值，并自动计算三相不平衡率，判断是否符合标准。
电压比测量与联结组标号检定：
目的：验证变压器的变压比是否与铭牌一致，检查绕组匝数是否正确，并确定其联结组别。
集成实现：内置三相测试电源和精密电压测量单元，可一次性测量三相变压器的变比、误差和组别，自动显示矢量图并与标准组别比对。
绝缘特性测试：
目的：评估绕组对地及绕组间的绝缘状况，包括绝缘电阻、吸收比（DAR）和极化指数（PI）。
集成实现：集成绝缘电阻测试模块，提供多档位直流测试电压（如500V, 2500V, 5000V），自动计算并记录DAR和PI值。
短路阻抗与负载损耗测量：
目的：获取变压器的重要技术参数——短路阻抗（Uk%）和负载损耗（Pk），用于计算短路电流、评估变压器并列运行条件及能效水平。
集成实现：通过内置的大电流输出单元（或外接电源）在变压器一侧施加额定电流，在另一侧短路，自动测量电压、电流、功率，计算得到阻抗电压和负载损耗。
空载电流与空载损耗测量：
目的：测量变压器铁芯的励磁特性（空载电流）和铁损（空载损耗），反映铁芯材料和工艺质量。
集成实现：在变压器低压侧施加额定电压，高压侧开路，自动测量电压、电流、功率，计算空载电流百分比和空载损耗。
工频耐压试验（外接或集成）：
目的：考核变压器主绝缘和纵绝缘的电气强度。
集成实现：系统通常具备控制接口，可联动外置的工频耐压试验装置（如试验变压器、串联谐振系统），实现耐压试验的程控升压、计时和降压，并将结果统一纳入测试报告。
二、 现代智能测试系统的技术构成
武汉特高压电力科技有限公司的变压器综合测试系统，旨在构建一个从接线到报告的自动化测试环境。

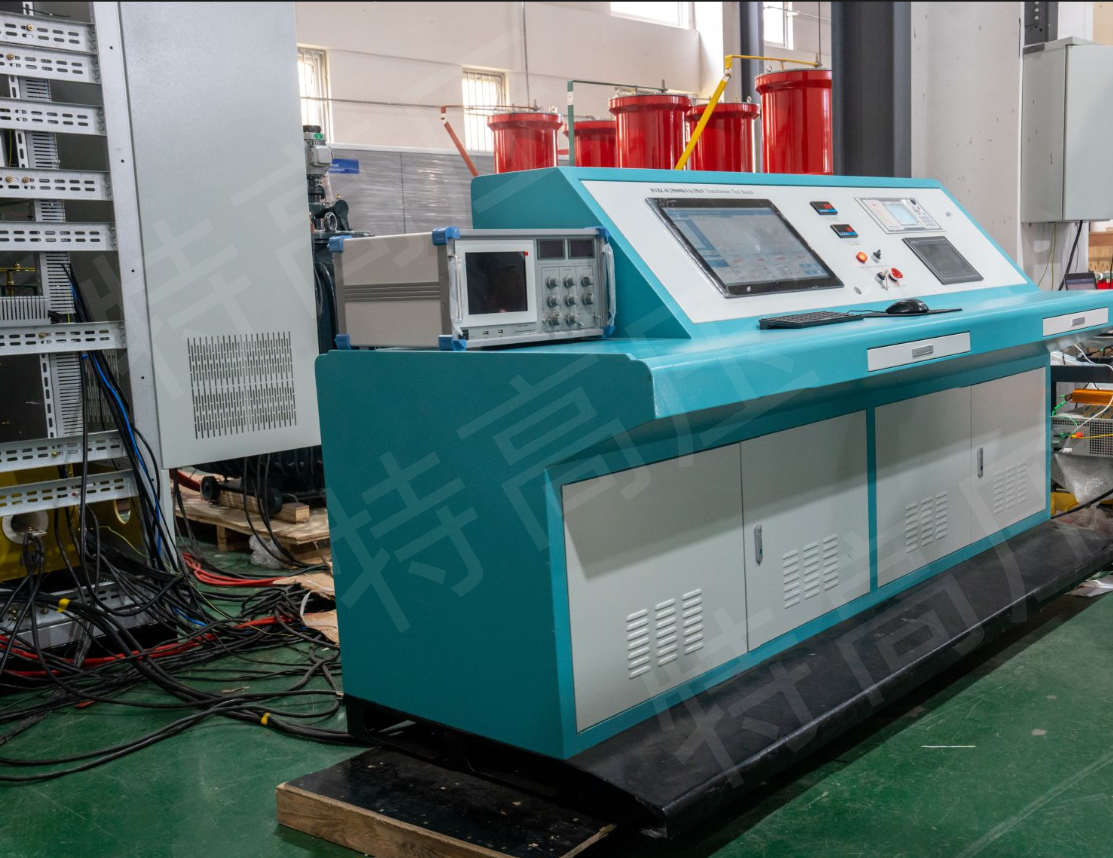

一体化机柜与控制单元：所有测试模块、电源、切换开关、测量单元集成于一个或数个机柜内，结构紧凑。工业计算机或高性能嵌入式控制器作为“大脑"，协调所有测试动作。
全自动测试接线矩阵：这是系统的核心硬件之一。通过由继电器或接触器构成的精密切换矩阵，在软件控制下自动完成不同测试项目间复杂的接线切换（如直流电阻测试时接恒流源和电压表，变比测试时接三相电源和电压测量回路），避免了人工改接线的繁琐和错误。
智能化测试流程软件：
预置试验模板：软件内置针对不同变压器类型（如配电变、电力变）和试验阶段（如出厂试验、交接试验）的标准试验流程模板。
一键式或顺序测试：用户只需输入变压器铭牌参数，选择试验模板，系统即可按照预设顺序（如先直阻、再变比、后绝缘）自动执行一系列测试，操作人员无需干预具体接线和仪器操作。
实时监控与引导：软件界面实时显示当前测试项目、接线状态、测量数据和安全状态，引导操作。
集中化数据管理与报告生成：
所有测试项目的原始数据、计算结果、曲线图谱均自动存储于统一的数据库，与变压器型号、序列号、测试日期等信息关联。
测试完成后，系统可一键生成符合国家标准或企业自定义格式的完整试验报告，包含所有项目数据、结论和曲线图，支持打印、导出PDF或上传至企业管理系统（如MES、ERP）。
全面的安全保护设计：
具备硬件和软件双重连锁保护。在进行高压或大电流测试前，系统自动检测接线状态和接地情况；测试区域门禁联动；紧急停机按钮全程有效。
三、 核心应用场景与价值体现
变压器综合测试台的应用显著提升了相关环节的工作质效：
变压器制造厂的出厂试验流水线：是提高出厂检验效率、保证数据一致性和可追溯性的关键设备，尤其适合批量生产。
电力公司检修基地的变压器大修后试验：在变压器吊罩检修或返厂维修后，进行全面的性能复测，确保修后质量。
第三方检测机构的委托试验：为不同客户提供高效、规范的变压器性能检测服务。
科研单位与高校的变压器特性研究：便于快速、系统地获取变压器多种参数，用于模型验证和特性分析。
对于用户而言，一套先进的变压器综合测试台带来的核心价值是：将测试效率提升数倍甚至十倍以上，通过自动化减少了单个变压器的总体测试时间与人力投入；极大提升测试数据的准确性与一致性，自动化接线与测量消除了人为操作误差，集中化管理确保了数据的完整与规范；降低了对操作人员技能和经验的高要求，标准化的流程使得新员工也能快速上手完成复杂测试；实现了测试数据的数字化与可追溯性，为产品质量分析、状态评估和智能运维提供了坚实的数据基础；优化了实验室或车间的设备布局与管理，一台综合系统取代了多台分散仪器，节约空间，便于维护。
四、 选购时的综合评估要点
面对“哪个厂家好"的询问，建议用户从功能覆盖、自动化程度、系统可靠性及数据生态等维度进行专业考量：
功能模块的完整性与技术指标：系统集成的测试项目是否覆盖了您的核心需求（如直阻、变比、绝缘、短路阻抗、空载损耗）？每个模块的测量精度、量程等关键技术指标是否满足相关标准要求？
自动化与智能化水平：接线切换矩阵的可靠性、速度如何？测试流程软件的易用性、灵活性怎样？是否支持自定义测试序列？“一键测试"的覆盖范围有多广？
系统的扩展性与兼容性：是否支持通过标准接口（如GPIB, Ethernet, USB）接入外置的高压试验设备（如耐压、冲击发生器）并进行联动控制？未来是否便于增加新的测试模块？
数据管理系统的能力：数据库管理是否完善？报告模板是否专业、可定制？是否提供数据导出接口，以便与企业现有的生产管理或资产管理系统对接？
安全防护措施的完备性：电气安全连锁、机械防护、紧急处理机制是否设计周全？
厂家的系统集成经验与行业理解：综合测试台是软硬件深度集成的产物。厂家是否具备丰富的变压器测试工艺知识？能否根据用户的特定流程和厂房条件提供定制化的集成方案？售后技术支持能否覆盖软件和硬件的全系统？
总结
武汉特高压电力科技有限公司的变压器综合测试台，通过将分散的测试能力整合于一个智能、自动化的平台，为变压器性能的全面评估提供了高效、可靠的一站式解决方案。用户在探寻“哪个厂家好"时，实质上是在为提升变压器测试的整体效率、数据质量与管理水平寻找一位能力全面的“系统集成专家"。通过系统性地审视平台在功能覆盖度、流程自动化、数据一体化、运行稳定性以及厂家综合服务能力等方面的表现，用户可以有效地甄选出那套能够切实变革工作模式、赋能质量管控与效率提升的专业测试系统及其提供者，从而在变压器制造与运维领域，构建起更加高效、精准的“数字化试验中心"。
