介质损耗测试仪选哪家：绝缘状态无损诊断的双重参数解读

当交流电压施加于电气设备的绝缘上时，流过绝缘的电流并非超前电压90度的纯电容性电流（Ic），其中包含一小部分与电压同相位的电导电流（Ir）。介质损耗因数tanδ就是这一损耗电流分量（Ir）与电容电流分量（Ic）的比值（tanδ = Ir/Ic）。它是一个无量纲数，数值越大，表明绝缘在单位时间内将更多电能转化为热能（损耗掉），其绝缘性能通常越差。因此，对tanδ及其伴随的电容量Cx进行定期、精确的测量，是监测设备绝缘状态变化、预防绝缘故障的有效手段。

一、介质损耗测量的基本原理与主要方法

传统的测量方法如西林电桥，通过平衡桥臂来测量。现代数字式介质损耗测试仪则普遍采用‌变频矢量测量技术‌，其核心步骤如下：

1. ‌信号施加与采样‌：仪器内部的高稳定性正弦波发生器产生一个频率可调（如40Hz-70Hz）的测试电压（通常为10kV或以下），施加于被试设备。同时，仪器通过高精度传感器同步采集施加于试品的电压信号和流过试品的电流信号。

2. ‌矢量分解与计算‌：运用数字信号处理技术，将采集到的电流信号分解为与测试电压同相位的‌有功分量（Ir，代表损耗）‌ 和正交的‌无功分量（Ic，代表电容电流）‌。

3. ‌参数得出‌：根据定义直接计算tanδ = Ir/Ic，同时根据无功分量Ic和测试电压、频率计算出试品的‌等值电容量Cx‌。现代仪器通常内置自动计算和校准功能。

‌核心抗干扰技术——变频测量‌：为了克服现场工频（50Hz）电磁干扰，仪器可采用异频（如45Hz/55Hz，55Hz/65Hz）进行测试。通过在不同频率点测量，利用算法剥离或抑制工频干扰信号的影响，从而在强干扰环境下仍能获得稳定的测量结果。

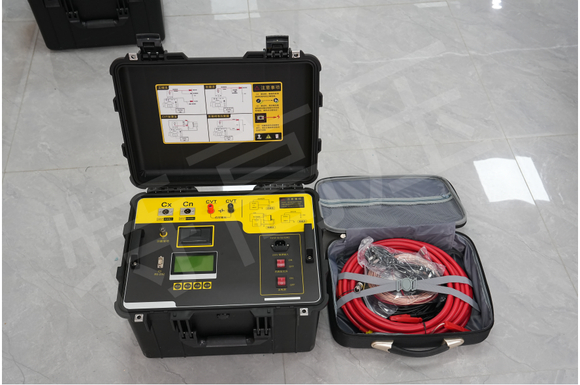

二、现代介质损耗测试仪的典型构成与功能

一套完整的测试系统通常包括：

• ‌主机（控制与测量单元）‌：内置测试电源、测量核心、控制电路及显示操作界面（多为彩色液晶触摸屏）。负责参数设置、测试过程控制、数据计算、显示与存储。

• ‌高压输出单元‌：部分一体化设计仪器将高压产生部分集成在主机内；对于更高电压等级，可能采用分体式高压标准电容器或专用高压源。

• ‌专用测试线缆与夹具‌：包括高压线、测量线、接地线及适用于不同试品（如CVT、变压器套管）的专用适配接头，确保接线正确与安全。

• ‌关键功能特性‌：

• ‌多频测量与抗干扰能力‌：支持多个异频点测量，具备良好的抗干扰性能。

• ‌多种测试模式‌：支持正接法（用于一端接地的试品，如变压器套管）、反接法（用于两端绝缘的试品，如耦合电容器）以及专用于‌电容式电压互感器（CVT）‌ 的“自激法"测量，无需拆线即可测其下节电容的介质损耗。

• ‌自动测试与数据分析‌：可自动完成升压、测量、降压过程，自动显示并存储tanδ、Cx、测试电压、频率、环境温度等参数。部分仪器支持历史数据管理和趋势分析。

• ‌安全保护‌：具备过压、过流、接地不良检测等保护功能。

三、主要应用场景与诊断逻辑

介质损耗测试仪广泛应用于：

• ‌电力变压器‌：测量套管（电容式）的tanδ和Cx，是变压器预防性试验的常规项目。

• ‌高压互感器‌：包括电流互感器（CT）、电磁式电压互感器（PT）和电容式电压互感器（CVT）的绝缘监测。

• ‌高压耦合电容器及断路器均压电容器‌：评估其绝缘状态。

• ‌高压电力电缆‌：测量电缆主绝缘的介质损耗，评估其整体老化程度。

‌诊断要点‌：不应孤立看待单次测量值。需进行‌横向比较‌（同厂家、同型号、同批次设备间对比）、‌纵向比较‌（与自身历史数据趋势对比），并关注‌电容量的显著变化‌（可能预示绝缘分层或内部断开）。结合设备运行环境、负荷历史等信息进行综合判断。

四、选型时的核心考量维度

面对不同型号的设备，以下方面值得关注：

• ‌测量精度与稳定性‌：在标准电容器下的基本精度，以及在现场干扰条件下的测量重复性。

• ‌抗干扰能力‌：采用的抗干扰技术（如变频范围、数字滤波算法）是否有效。

• ‌测试电压与适用范围‌：输出的最高测试电压是否满足被测设备的要求，是否支持CVT自激法等特殊测试。

• ‌操作的便捷性与智能化‌：仪器是否轻便易携，操作界面是否直观，测试流程是否自动化，数据管理功能是否完善。

• ‌安全性与可靠性‌：绝缘设计、接地保护、防误操作设计是否周全。

武汉特高压电力科技有限公司专注于为电力设备的精益化运维提供支持。介质损耗测试作为一项深入绝缘材料内部的诊断技术，其价值在于将抽象的“绝缘状况"转化为可以量化跟踪和分析的数据。一台性能良好的测试仪，能够帮助技术人员更早、更准确地洞察绝缘的细微变化，为制定针对性的维护策略、预防突发性故障提供关键的科学依据。
